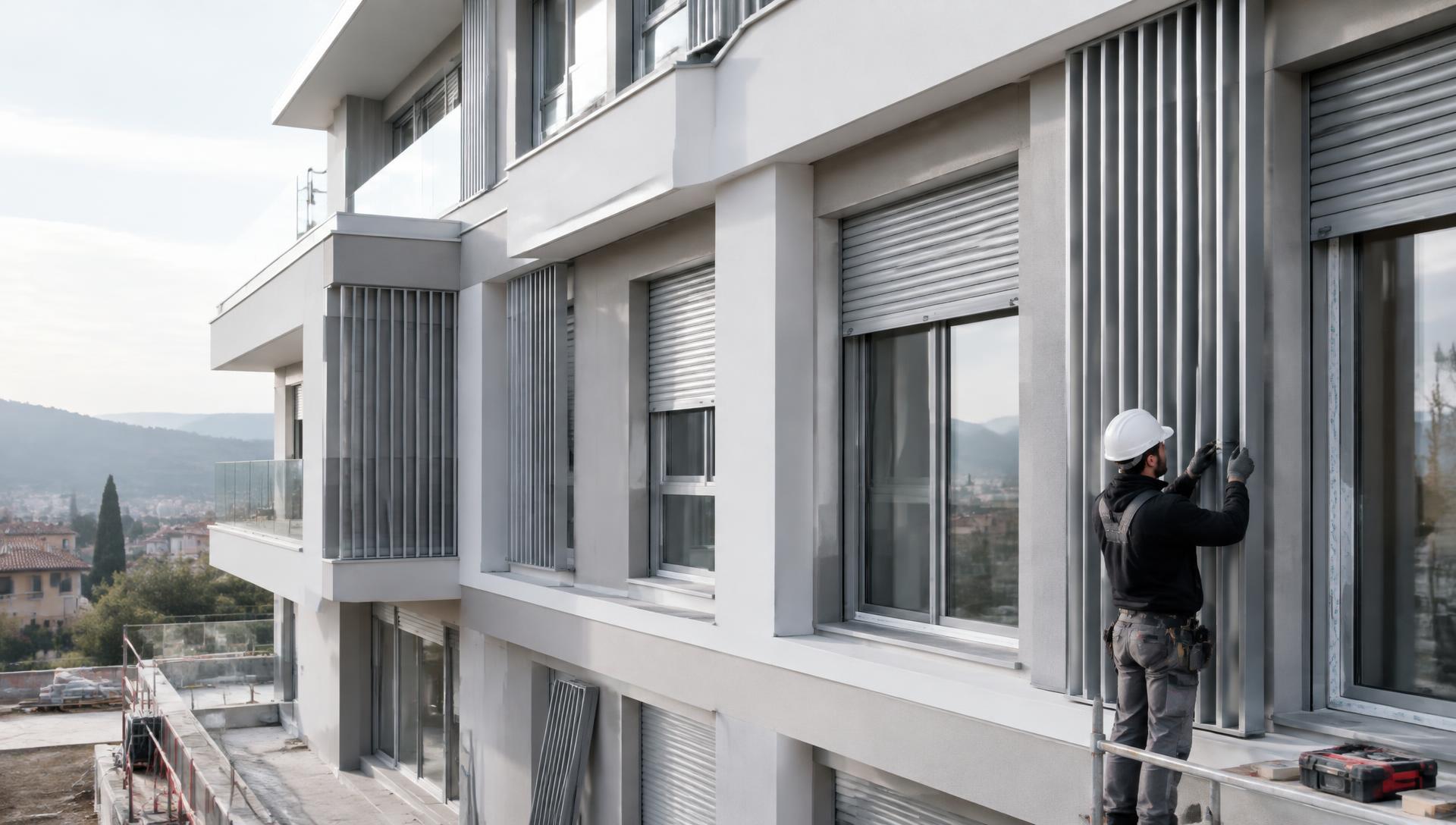

Installatore al lavoro su una facciata con schermature

Per serramentisti e progettisti

Area tecnica

Un vano ben descritto, una richiesta più precisa. Raccogli i dati del progetto e confrontati con Stefano prima della fornitura.

Moduli di rilievo
Dati per il preventivo

Tre schede, le informazioni essenziali.

PDF compilabili o stampabili per un rilievo preliminare. Non sono distinte d’ordine, istruzioni di posa o schede prestazionali certificate.

Strumento da cantiere

Diametro di avvolgimento stimato

Scegli il profilo, inserisci l’altezza del telo e il diametro del rullo: ottieni una stima teorica dell’ingombro del pacco avvolto, utile per capire se il cassonetto esistente può bastare.

Spessore × altezza della stecca.
Da 300 a 5000 mm.
Da 40 a 102 mm.

Diametro teorico del pacco

≈ 144 mm

Famiglia

Avvolgibili in alluminio coibentato

Calcolo geometrico ideale: D = √(d² + 4·H·s/π), con s spessore della stecca. Non considera calotte, gioco tra le stecche, terminale, motore o supporti: è una stima indicativa e non sostituisce la scheda tecnica. Conferma sempre la misura del cassonetto con Stefano prima dell’ordine.

Strumento da cantiere

Peso del telo e coppia del motore

Scegli il profilo e inserisci le misure del telo e il diametro del rullo: ottieni il peso stimato, la coppia teorica richiesta e la taglia di motore commerciale più vicina.

Peso dichiarato della stecca.
Da 300 a 5200 mm.
Da 300 a 5000 mm.
Da 40 a 102 mm.

Peso stimato del telo

5.8 kg

Coppia richiesta (con margine 30%)

2.2 Nm

Taglia motore consigliata

6 Nm

Stima indicativa: la coppia teorica è calcolata sul raggio del rullo a pacco scarico e maggiorata del 30% per attriti, calotte e tolleranze. Non considera molle di compensazione, terminale pesante o guide con attriti anomali. La scelta definitiva del motore (coppia, adattatori, finecorsa, comando) va sempre confermata con Stefano sulla documentazione del motore selezionato.

Strumento da cantiere

Altezza del pacco lamelle

Scegli il modello di frangisole e inserisci l’altezza della luce: ottieni una stima dell’ingombro del pacco raccolto e della luce libera residua, utile per verificare nicchia o veletta.

Solo modelli impacchettabili.
Da 500 a 4500 mm.

Lamelle stimate

20

Pacco raccolto stimato

≈ 320 mm

Luce libera a pacco sollevato

≈ 1280 mm

Stima geometrica indicativa: l’ingombro reale dipende da spessori, guarnizioni, nastri e tolleranze di produzione. La profondità di nicchia minima dichiarata per ogni modello (da 120 a 170 mm) resta il riferimento vincolante: conferma sempre la misura con Stefano prima dell’ordine.

Strumento da cantiere

Da luce vano a misura finita

Scegli il tipo di posa e inserisci le misure rilevate nel vano: ottieni una misura finita indicativa con le detrazioni consigliate su larghezza e altezza.

Guide nel vano murario.
Misura nel punto più stretto.
Misura su entrambi i lati.

Larghezza finita indicativa

≈ 1160 mm

Detrazione: −40 mm

Altezza finita indicativa

≈ 1500 mm

Detrazione: −0 mm

Indicazione per guide a incasso standard: la larghezza finita della tapparella è la luce vano meno lo spazio delle due guide. Le detrazioni sono valori indicativi e variano in base al modello effettivo, al tipo di guida e alle tolleranze del vano: non applicare detrazioni non concordate. Conferma sempre le misure finite con Stefano prima dell’ordine.

Schemario rapido

Collegamenti elettrici: filare o radio

Due schemi immediati per predisporre correttamente l’alimentazione del motore prima della posa.

Comando da pulsante a parete interbloccato: la fase viene deviata sul filo di salita o di discesa.

  • FFase (L)Dal pulsante, deviata su salita o discesa
  • SSalitaFilo dedicato al senso di apertura
  • DDiscesaFilo dedicato al senso di chiusura
  • NNeutro (N)Comune al motore

Promemoria di posa

  • — Il pulsante deve essere interbloccato: mai alimentare salita e discesa insieme.
  • — Verifica il lato di uscita del cavo motore rispetto all’ispezione del cassonetto prima di fissare i supporti.
  • — Prediligi una linea dedicata con interruttore di sezionamento per la manutenzione.

Schemi semplificati a scopo orientativo: il collegamento elettrico va eseguito da personale qualificato nel rispetto della normativa vigente e delle istruzioni del motore effettivamente installato.

Strumento da cantiere

Check-list rilievo vano per vano

Segna i vani direttamente dal cantiere: prodotto, misure, comando e note. A fine sopralluogo copi il riepilogo e lo condividi con Stefano per la quotazione.

Vano 1
1 vani in elenco

Il riepilogo resta sul tuo dispositivo e non viene inviato automaticamente: dopo averlo copiato puoi incollarlo su WhatsApp o nella richiesta dal sito. Le misure raccolte restano preliminari e vanno confermate prima dell’ordine.

Prima del rilievo definitivo.

  1. 01. Identifica il vano. Comune, locale e riferimento della posizione nella distinta.
  2. 02. Documenta gli ingombri. Fotografie frontali e laterali, guide, maniglie, soglie e ispezioni.
  3. 03. Distingui le misure. Segnala se hai rilevato la luce del vano o una dimensione finita; non applicare detrazioni di misura non concordate.
  4. 04. Condividi la configurazione. Modello, finitura, comando ed eventuali sezioni della parete.

Motore e nodo finestra: niente scelte a intuito.

Per un motore servono peso del telo, rullo, adattatori, finecorsa e comando. Per un monoblocco servono stratigrafia della parete, posizione del serramento e schermatura prevista.

Tabelle di compatibilità, sezioni esecutive e capitolati vanno riferiti al modello effettivo. Chiedi a Stefano i documenti pertinenti alla configurazione, senza affidarti a una tabella generica.

Richiedi documentazione tecnica

Domande tecniche frequenti.

Le misure del modulo bastano per ordinare?

No. Sono dati preliminari per il preventivo: luce del vano, misura finita e tolleranze di posa non sono equivalenti. Rilievo definitivo, ingombri e configurazione devono essere concordati prima dell’ordine.

Come si verifica la compatibilità di un motore per tapparella?

Occorre conoscere il peso del telo, le dimensioni, il diametro e il tipo di rullo, gli adattatori, il sistema di finecorsa e il comando previsto. La coppia e la compatibilità si confermano sulla documentazione del motore e del sistema scelti.

Monoblocco a filo muro o a centro muro: che cosa cambia?

Cambia la posizione del serramento nella stratigrafia della parete. La configurazione deve coordinare isolamento, spalle, davanzale, cassonetto e spazio per la schermatura. Non si sceglie solo in base alla larghezza del vano.

Dove trovo schede certificate e capitolati?

Le pagine prodotto riportano i dettagli disponibili. Per schede prestazionali, sezioni esecutive, dichiarazioni e capitolati del modello scelto, invia una richiesta a Stefano indicando prodotto e configurazione. I moduli scaricabili non sostituiscono questi documenti.
